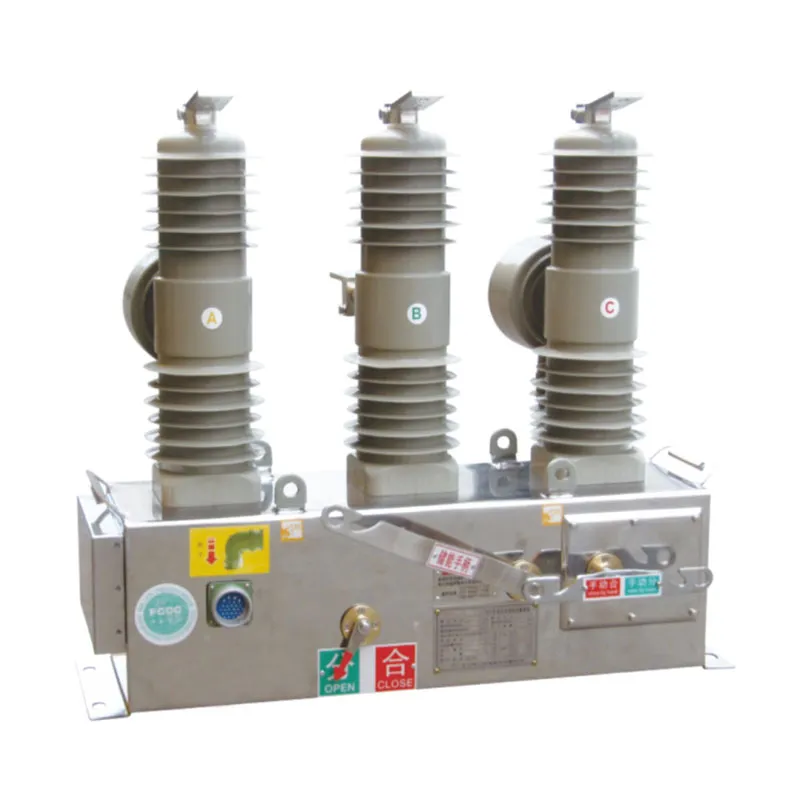

Продукт ZW43A в основном предназначен для распределительных сетей наружной установки с сетевым напряжением 10/20 кВ, а также для суровых условий с сильным загрязнением и сценариями частых операций. Данное изделие используется для размыкания и замыкания нагрузочных токов, а также токов короткого замыкания в энергосистемах.
Продукт ZW43A в основном предназначен для распределительных сетей наружной установки с сетевым напряжением 10/20 кВ, а также для суровых условий с сильным загрязнением и сценариями частых операций. Данное изделие используется для размыкания и замыкания нагрузочных токов, а также токов короткого замыкания в энергосистемах.
При комбинации продукта с соответствующим гибридным комплектом могут быть достигнуты интегрированные первичные и вторичные функции.
Вакуумный выключатель
Условия окружающей среды для эксплуатации (W-наружная)
Порядковый номер конструкции
Номинальное напряжение (кВ)
Тип приводного механизма (T-пружинный)
Номинальный ток (А)
Номинальный ток отключения короткого замыкания (кА)
| GB/T 1984 | Высоковольтные выключатели переменного тока |
| GB/T 11022 | Общие технические требования стандартов на высоковольтные распределительные устройства и аппараты управления |
| IEC 62271-100 | Высоковольтные выключатели переменного тока |
| Температура окружающей среды | -40 ℃~+40 ℃ (среднесуточная температура не превышает +40 ℃) |
| Высота над уровнем моря | ≯4000м |
| Влажность окружающей среды | Суточная средняя относительная влажность не должна превышать 95%, а месячная средняя относительная влажность не должна превышать 90%. |
| Степень загрязнения | Класс IV |
| Максимальная скорость ветра | ≯700 Па (эквивалентно скорости ветра 35 м/с) |
| Интенсивность солнечного излучения | ≯ M8 |
| S/N | Позиция | Единица | Значение | |||
| 1 | Номинальное напряжение | кВ | 12 | 24 | ||
| 2 | Номинальный уровень изоляции | Выдерживаемое напряжение промышленной частоты в течение 1 мин | Сухое испытание (межфазное, фазное-земля / разрывной промежуток) | 42/49 | 65/79 | |
| Мокрое испытание (фазное-земля и внешняя изоляция) | 34 | 50 | ||||
| Импульсное выдерживаемое напряжение грозового импульса (межфазное, фазное-земля / разрывной промежуток) | 75/85 | 125/145 | ||||
| 3 | Номинальный ток | А | 630, 1250 | 630, 1250 | ||
| 4 | Номинальное напряжение | Гц | 50 | |||
| 5 | Номинальный ток отключения короткого замыкания | кА | 20, 25 | 20, 25 | ||
| 6 | Номинальный выдерживаемый ток (пиковый) | 50, 63 | 50, 63 | |||
| 7 | Номинальный выдерживаемый ток короткого замыкания | 20, 25 | 20, 25 | |||
| 8 | Номинальный ток включения при коротком замыкании (пиковый) | 50, 63 | 50, 63 | |||
| S/N | Позиция | Единица | Значение |
| 9 | Номинальное время кратковременной выдержки | s | 4 |
| 10 | Номинальная последовательность операций | / | O-0.3s-CO-180s-CO |
| 11 | Номинальное количество отключений тока короткого замыкания | Времена | 30 |
| 12 | Механический ресурс | Времена | 10000 |
| 13 | Номинальное рабочее напряжение (в зависимости от требований заказчика) | В | 220 |
Примечание: Если высота места установки превышает 2000 м, диэлектрическая выдерживаемость напряжения должна быть соответствующим образом скорректирована на основании стандарта GB/T 11022.
★ Продукт имеет трехстоечную конструкцию, с вакуумным дугогасителем, соединенным с приводным механизмом через изолированные тяги, обеспечивая стабильную и надежную работу.
★ Вакуумный дугогаситель, главная токопроводящая цепь и изоляционные опорные компоненты отлиты в интегрированный блок с использованием эпоксидной смолы по технологии APG и инкапсулированы силиконовой резиной, обеспечивая превосходные антиконденсационные характеристики и механическую прочность.
★ Отличается высокопроизводительным пружинным приводным механизмом, упрощенной конструкцией, увеличенной механической выносливостью, функциями моторного/ручного накопления энергии и операциями размыкания/замыкания.
★ Главный корпус изготовлен из высококачественных нержавеющих стальных плит толщиной 3 мм, обеспечивая высокую прочность и коррозионную стойкость.
★ Трансформаторы тока с различными коэффициентами трансформации могут быть опционально настроены для учета, измерений или защиты.
★ Опционально предоставляется встроенный разъединитель.
★ Он отличается компактными размерами, новым внешним видом, легкой конструкцией и простотой установки.
★ Интерфейс управляющего терминала может быть предоставлен для автоматизированных распределительных сетей и необслуживаемых подстанций.
