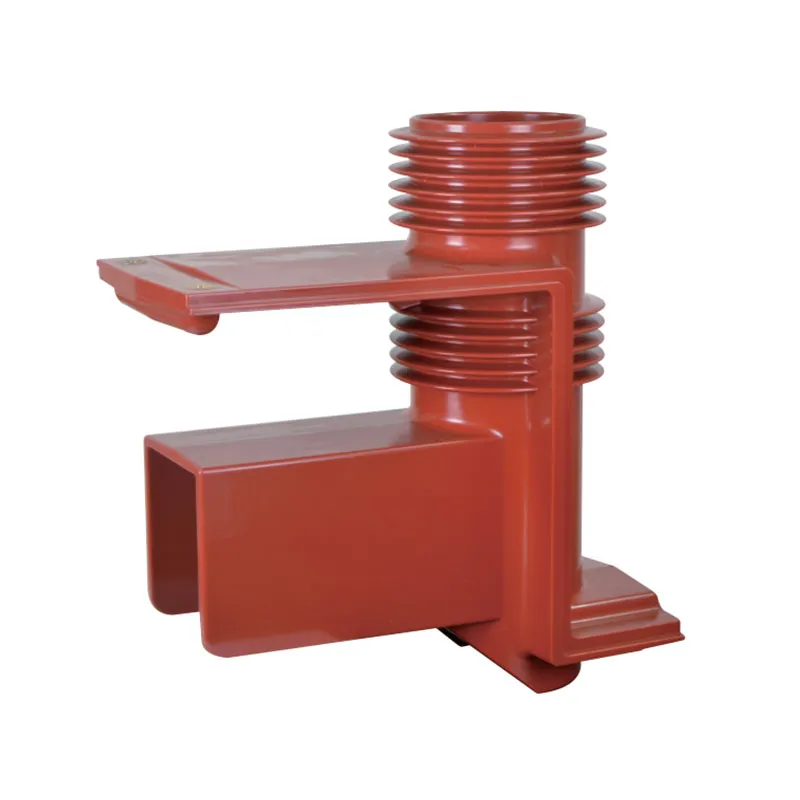

CH3-40.5кВ Контактная камера ABB
-
FZW38-12/24 Наружный высоковольтный вакуумный выключатель переменного тока
-
GC5-4000А (84 пластины) Лепестковый контакт
-
KYH550-12 Выдвижные металлические распределительные устройства для внутренней установки
-
2000А Неподвижный контакт Материал: латунь T2
-
TG3-35Q 260×260×395 Изоляционная втулка
-
ZN28-12, ZN28A-12 Высоковольтный вакуумный выключатель переменного тока для внутренней установки
-
GN27-40.5 Высоковольтный разъединитель переменного тока для внутренней установки
-
JYN2-10Q Контактная камера 630А-1250А
-
YB-12 (Американский стиль) Комплектная трансформаторная подстанция высшего/низшего напряжения
-
YBFD□ (Европейский стиль) Комплектная трансформаторная подстанция высшего/низшего напряжения для ветроэнергетики
-
XGN118-12 Комплектное распределительное устройство переменного тока в металлической оболочке с воздушной изоляцией кольцевого типа
ZW43-12/24 Наружный высоковольтный вакуумный выключатель с постоянными магнитами
Изделие ZW43 в основном предназначено для наружных распределительных сетей с сетевым напряжением 10/20 кВ, а также для суровых условий с сильным загрязнением и сценариев частых операций. Продукт используется для размыкания и замыкания нагрузочных токов, а также токов короткого замыкания в энергетических системах.
Описание
маркер
Обзор
Изделие ZW43 в основном предназначено для наружных распределительных сетей с сетевым напряжением 10/20 кВ, а также для суровых условий с сильным загрязнением и сценариев частых операций. Продукт используется для размыкания и замыкания нагрузочных токов, а также токов короткого замыкания в энергетических системах.
При комбинации продукта с соответствующим гибридным комплектом могут быть достигнуты интегрированные первичные и вторичные функции.
Модель и определение
Z
Дугогасящая среда (вакуум)
W
Подходящее место установки (наружная установка)
43
Порядковый номер конструкции
□
Номинальное напряжение (кВ)
D
Приводной механизм (D - с постоянными магнитами)
□
Номинальный ток (А)
□
Номинальный ток отключения короткого замыкания (кА)
Применимые стандарты
| GB 1984 | Высоковольтные выключатели переменного тока |
| GB/T 11022 | Общие технические требования стандартов на высоковольтные распределительные устройства и аппараты управления |
| GB/T7261 | Основные методы испытаний устройств релейной защиты и противоаварийной автоматики |
| IEC 62271-100 | Высоковольтные выключатели переменного тока |
Условия окружающей среды для эксплуатации
| Температура окружающей среды | -40℃~+40 ℃ (среднесуточная температура не превышает +40 ℃) |
| Высота над уровнем моря | ≯1000m |
| Влажность окружающей среды | Среднесуточная относительная влажность не должна превышать 90%, а среднемесячная относительная влажность не должна превышать 95%. |
| Степень загрязнения | Класс IV |
| Максимальная скорость ветра | ≯700 Па (эквивалентно скорости ветра 35 м/с) |
| Сейсмическая интенсивность | ≯ M8 |
Основные технические параметры
| S/N | Позиция | Единица | Значение | |||
| 1 | Номинальное напряжение | / | 12 | 24 | ||
| 2 | Номинальный уровень изоляции | Выдерживаемое напряжение промышленной частоты в течение 1 мин | Сухое испытание (межфазное, фазное-земля / разрывной промежуток) | кВ | 42/49 | 65/79 |
| Мокрое испытание (фазное-земля и внешняя изоляция) | 34 | 50 | ||||
| Импульсное выдерживаемое напряжение грозового импульса (межфазное, фазное-земля / разрывной промежуток) | / | 75/85 | 125/145 | |||
| 3 | Номинальный ток | А | 630, 1250 | 630, 1250 | ||
| 4 | Номинальное напряжение | Гц | 50 | |||
| 5 | Номинальный ток отключения короткого замыкания | кА | 20, 25 | 20, 25 | ||
| 6 | Номинальный выдерживаемый ток (пиковый) | 50, 63 | 50, 63 | |||
| 7 | Номинальный выдерживаемый ток короткого замыкания | 20, 25 | 20, 25 | |||
| 8 | Номинальный ток включения при коротком замыкании (пиковый) | 50, 63 | 50, 63 | |||
Продолжение
| S/N | Позиция | Единица | Значение |
| 9 | Номинальное время кратковременной выдержки | S | 4 |
| 10 | Номинальная последовательность операций | / | O-0.3s-CO-180s-CO |
| 11 | Номинальное количество отключений тока короткого замыкания | Времена | 30 |
| 12 | Механический ресурс | Времена | 30000 |
| 13 | Номинальное рабочее напряжение (в зависимости от требований заказчика) | В | 160 |
| 14 | Габаритные размеры (для справки) | мм | 800x385x706 |
Структурные особенности
★ Продукт имеет трехстоечную конструкцию, с вакуумным дугогасителем, соединенным с приводным механизмом через изолированные тяги, обеспечивая стабильную и надежную работу.
★ Вакуумный дугогаситель, главная токопроводящая цепь и изоляционные опорные компоненты отлиты в интегрированный блок с использованием эпоксидной смолы по технологии APG и инкапсулированы силиконовой резиной, обеспечивая превосходные антиконденсационные характеристики и механическую прочность.
★ Используется высокопроизводительный бистабильный постоянный магнитный приводной механизм, обеспечивающий простую конструкцию, длительный механический ресурс и электрический срок службы.
★ Главный корпус изготовлен из высококачественных нержавеющих стальных плит толщиной 3 мм, обеспечивая высокую прочность и коррозионную стойкость.
★ Трансформаторы тока с различными коэффициентами трансформации могут быть опционально настроены для учета, измерений или защиты.
★ Выключатель может быть опционально объединен с трансформатором напряжения или солнечной панелью для подачи питания.
★ Опционально предоставляется встроенный разъединитель.
★ Он отличается компактными размерами, новым внешним видом, легкой конструкцией и простотой установки.
★ Интеллектуальный контроллер постоянного магнитного механизма обладает множественными функциями защиты и управления, такими как мгновенная токовая защита, токовая защита и автоматическое повторное включение. Он может быть оснащен интерфейсами связи RS485/RS232 и поддерживает дистанционный мониторинг и передачу информации об отказах через оптоволоконную или беспроводную связь, что делает его подходящим для автоматизированных распределительных сетей и неукомплектованных подстанций.
