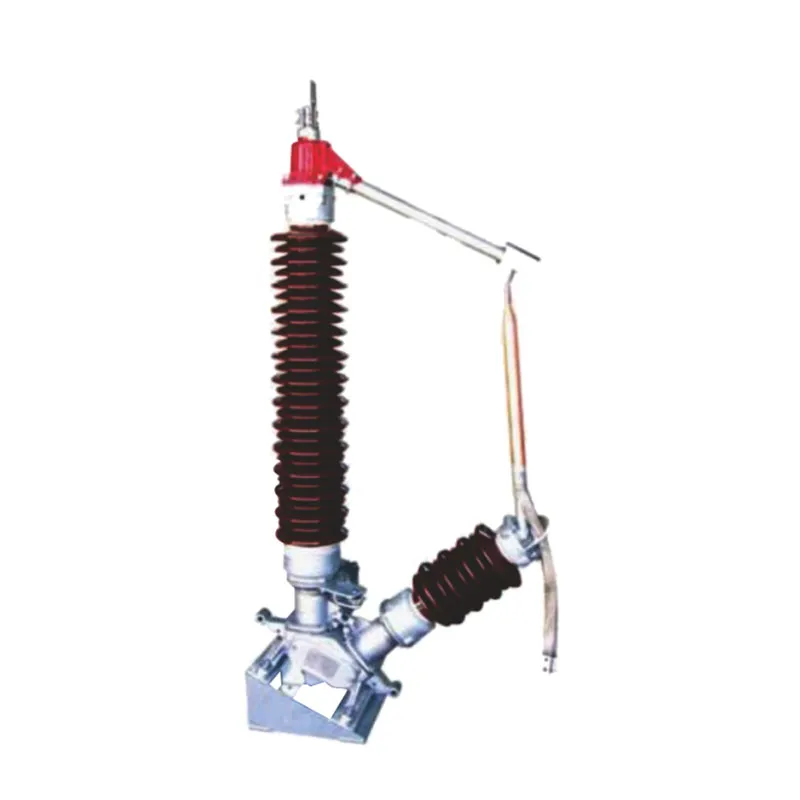

GW13 Нейтральный точечный наружный высоковольтный разъединитель переменного тока
-

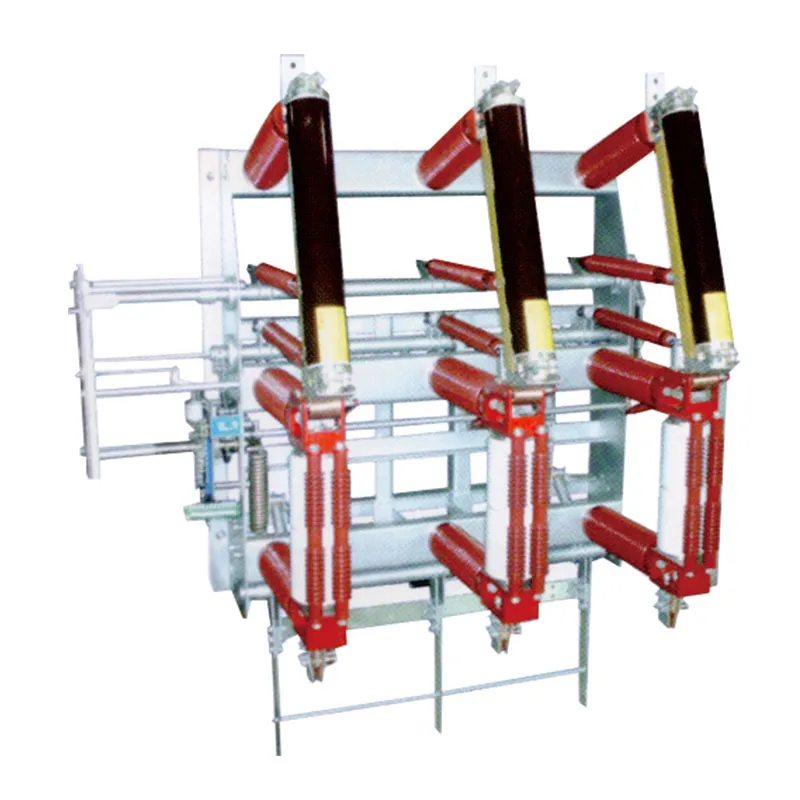

FZ(R)N21-40.5(D) Высоковольтная комбинация вакуумного выключателя нагрузки и предохранителя переменного тока для внутренней установки
-

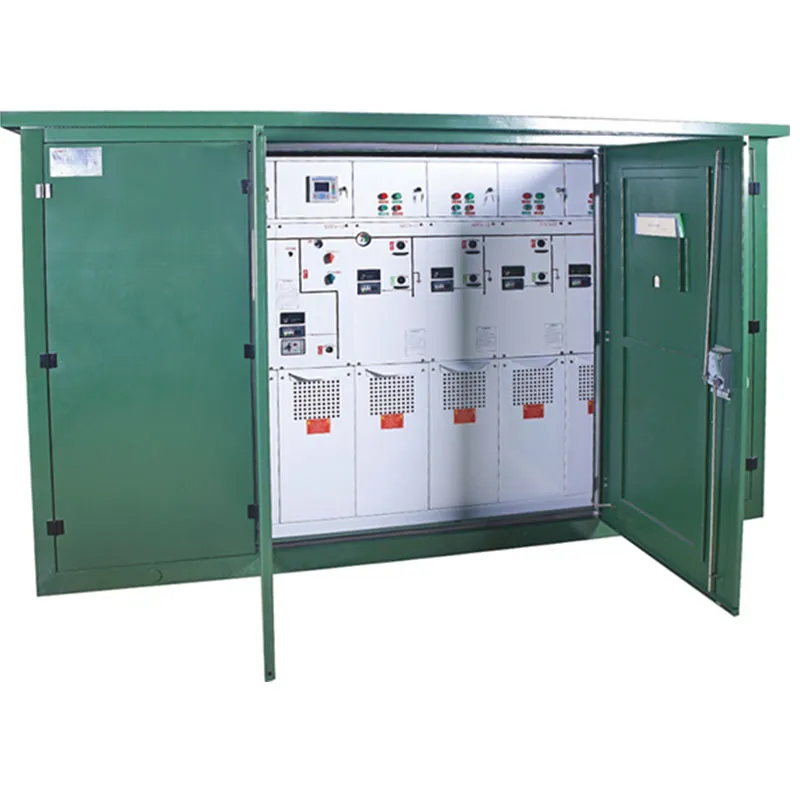

XGW9-12 Комплектное распределительное устройство переменного тока в металлической оболочке стационарного исполнения шкафного типа/Шкаф распределительный наружной установки
-

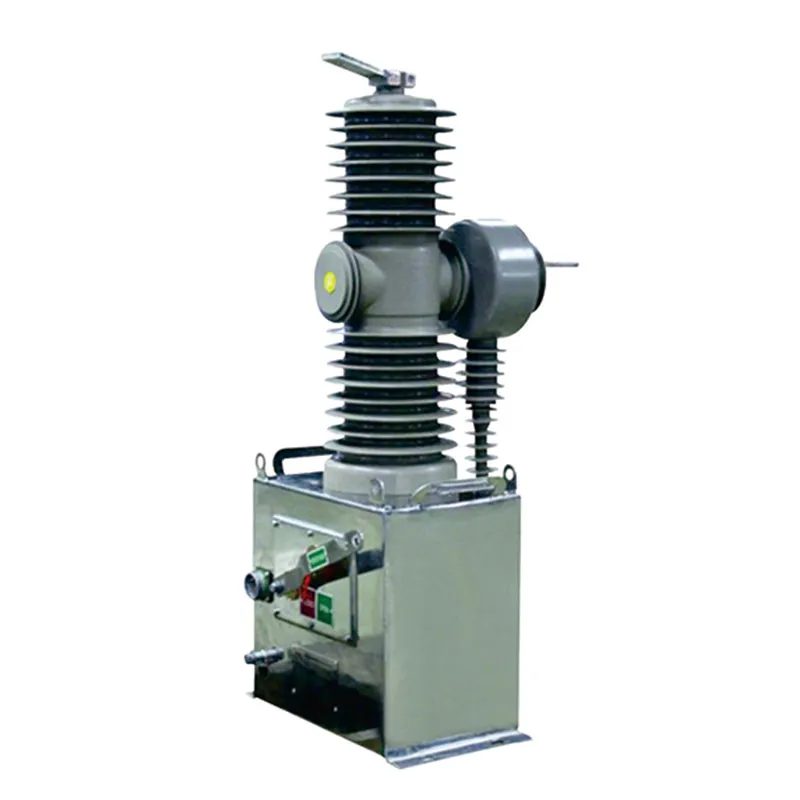

ZWSP-12/24 Наружный высоковольтный вакуумный выключатель переменного тока с постоянными магнитами
-

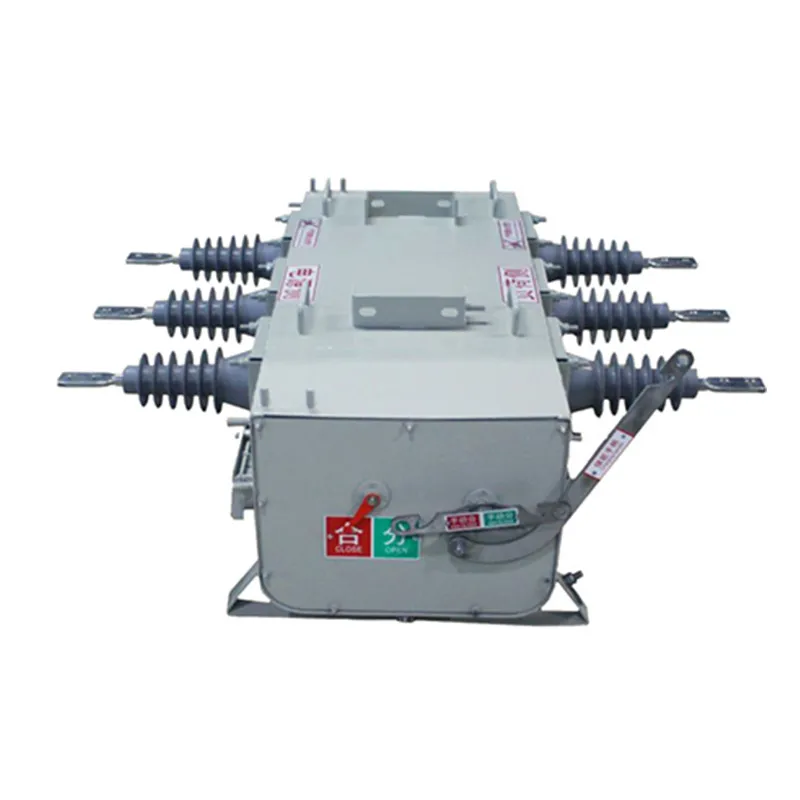

FLW34-12/24/40.5 Наружный высоковольтный переключатель нагрузки SF6 переменного тока
-

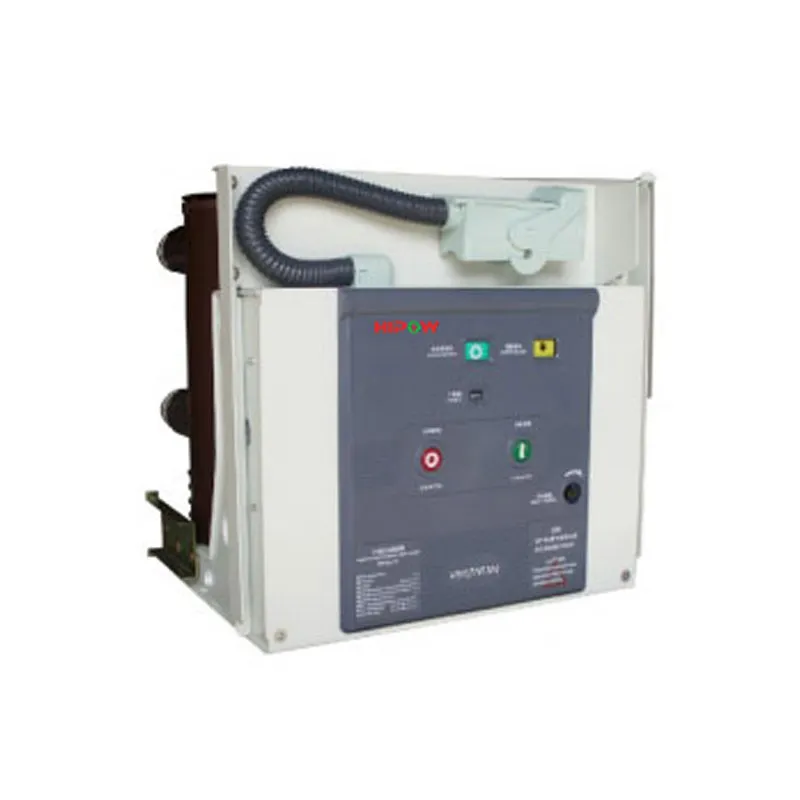

VS1-12 Высоковольтный вакуумный выключатель переменного тока для внутренней установки
-

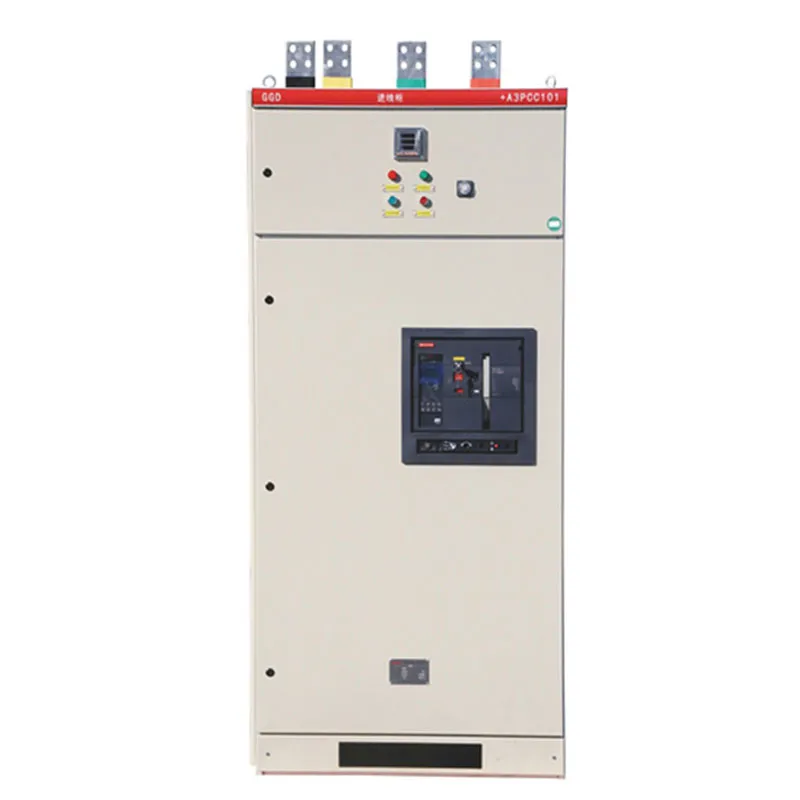

GGD Комплектное распределительное устройство низкого напряжения
-

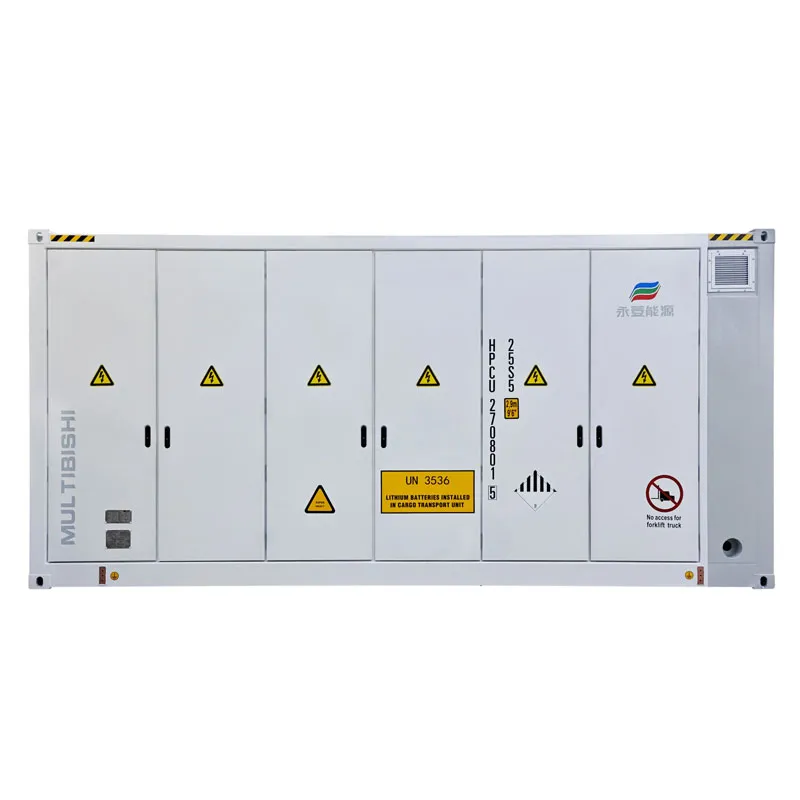

5.11 МВт·ч Наружный контейнер накопления энергии
-

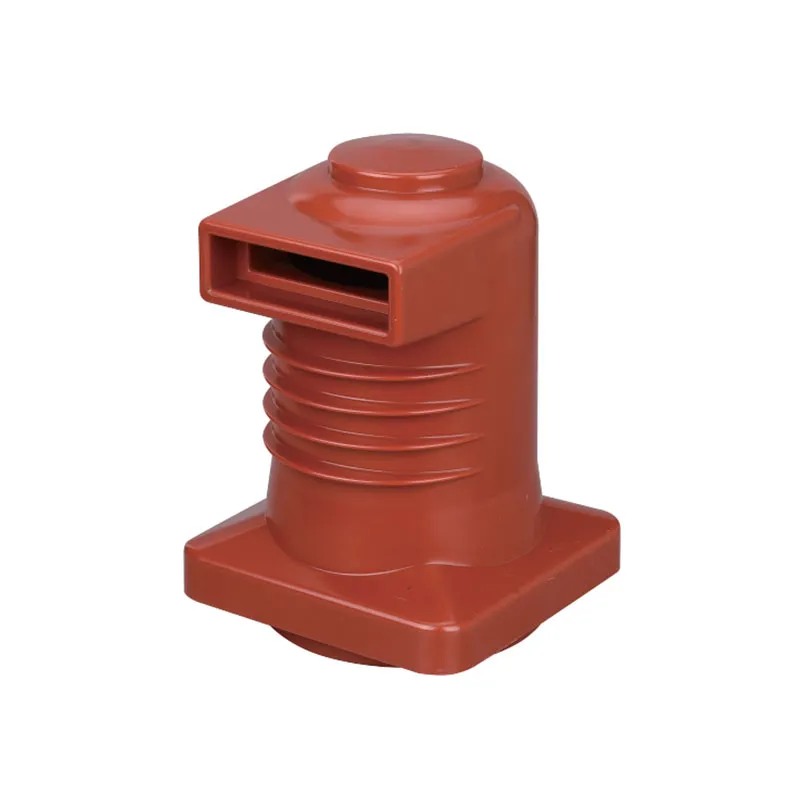

CH3-10Q 180 Контактная камера 1250А
-

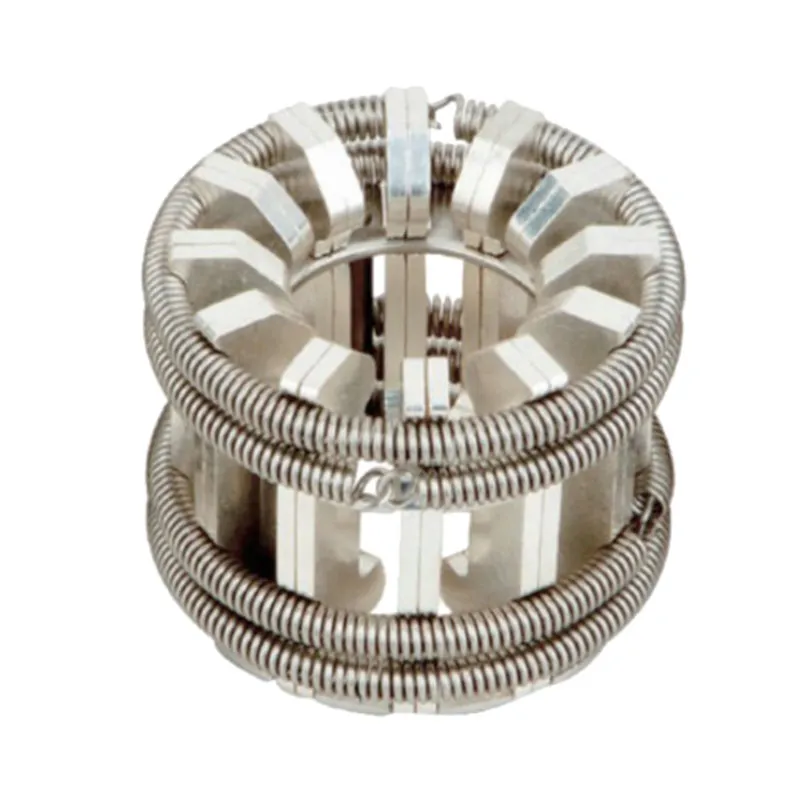

GC5-630 1250А (24 пластины) Лепестковый контакт
-
FZW39-27.5 Железнодорожный выключатель с размыканием под нагрузкой
-

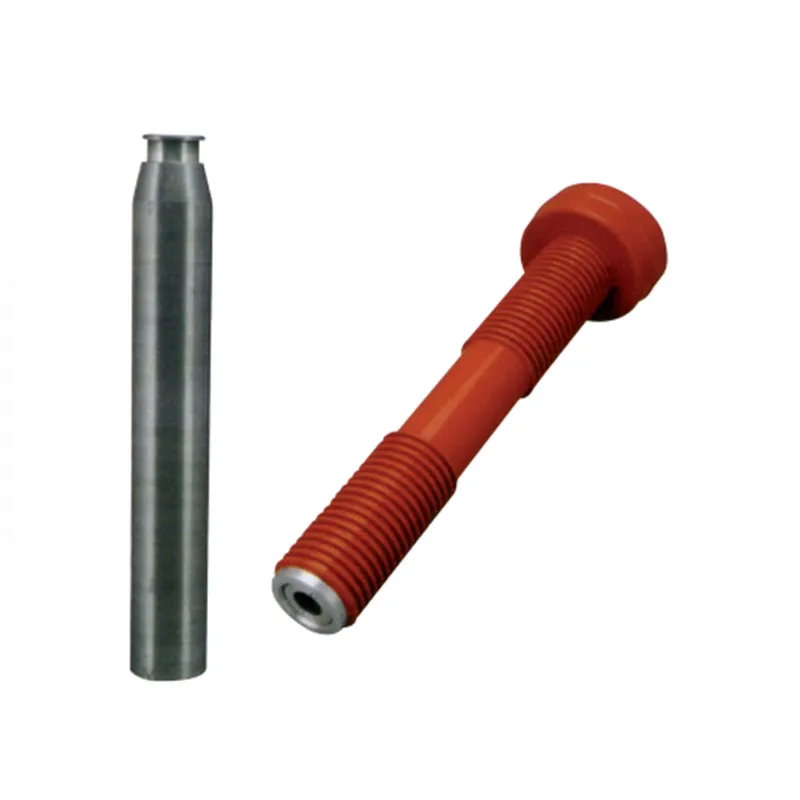

630А Силиконовый контактный рычаг Материал: латунь T2, алюминий
-

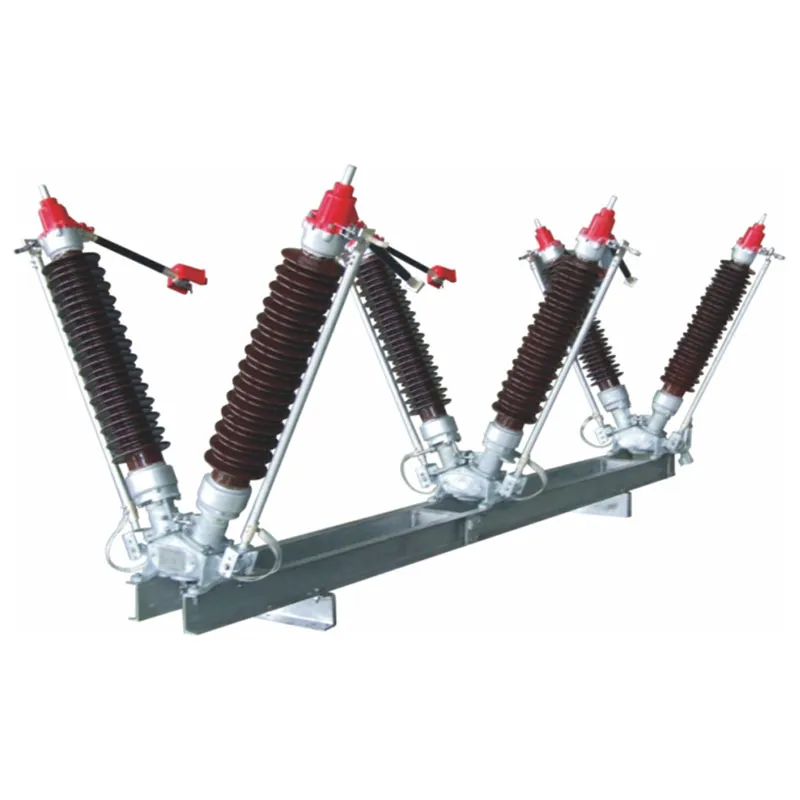

GW5-72.5/126 Высоковольтный разъединитель переменного тока для наружной установки
-

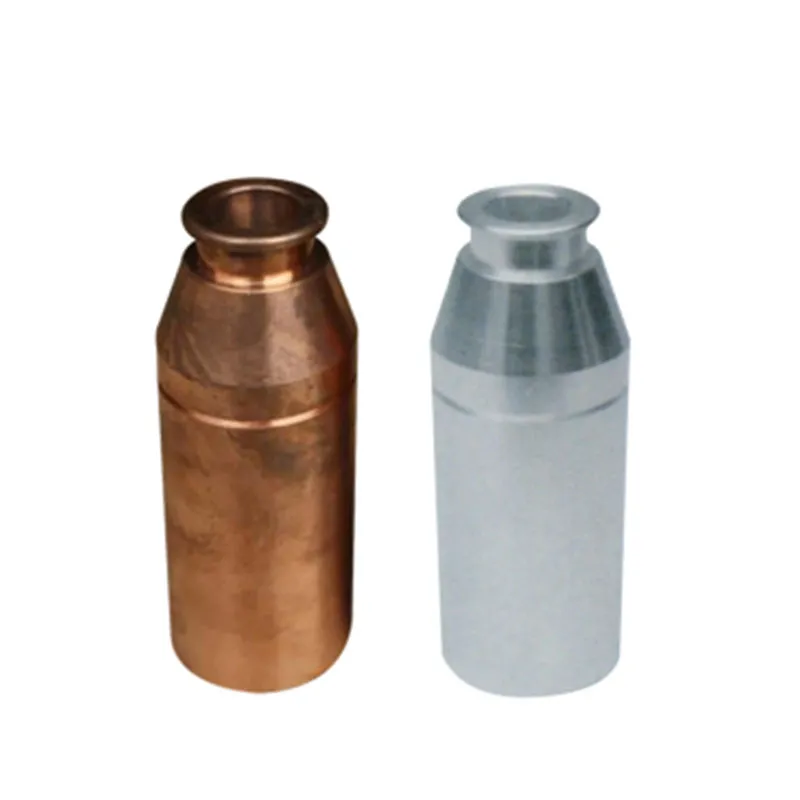

630А Контактный рычаг Материал: медь, алюминий
-

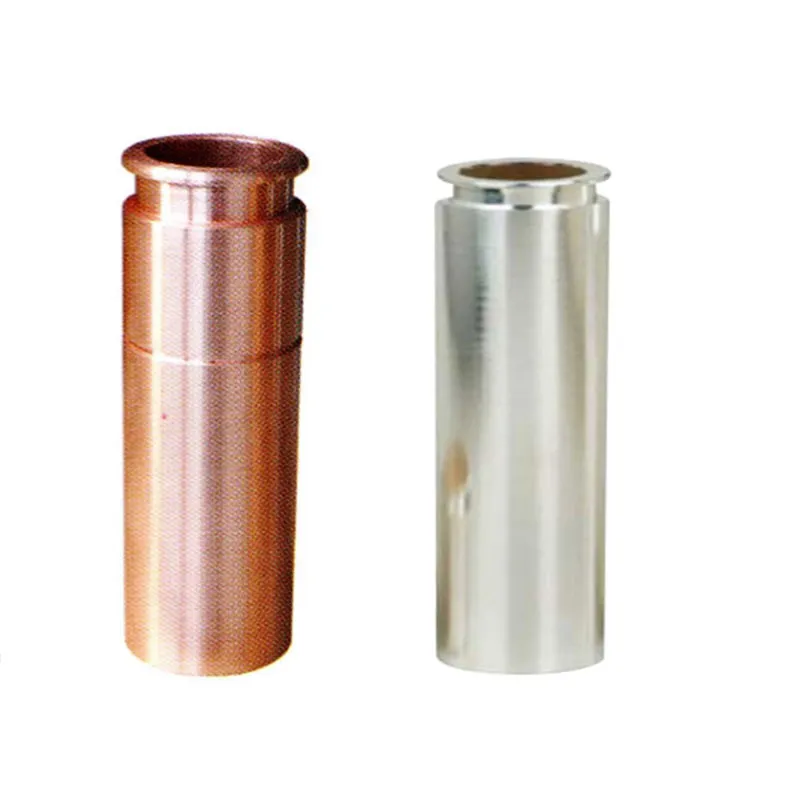

1250А Контактный рычаг Материал: медь, алюминий
KYH550-12 Выдвижные металлические распределительные устройства для внутренней установки
Выдвижное металлическое распределительное устройство KYH550-12 для внутренней установки (далее «распределительное устройство») подходит для трехфазных систем распределения электроэнергии 3,6–12 кВ, 50 Гц, с одной шиной и сегментированной одной шиной.Как полный комплект распределительного устройства для приема и распределения электрической энергии, оно в основном используется для приема и распределения электроэнергии, а также для управления, защиты и мониторинга на электростанциях, малых/средних предприятиях по производству и передаче электроэнергии, подстанциях, промышленных/горнодобывающих предприятиях, сборных подстанциях и вторичных подстанциях в энергосистемах.
Описание
маркер
Обзор
Выдвижное металлическое распределительное устройство KYH550-12 для внутренней установки (далее «распределительное устройство») подходит для трехфазных систем распределения электроэнергии 3,6–12 кВ, 50 Гц, с одной шиной и сегментированной одной шиной.Как полный комплект распределительного устройства для приема и распределения электрической энергии, оно в основном используется для приема и распределения электроэнергии, а также для управления, защиты и мониторинга на электростанциях, малых/средних предприятиях по производству и передаче электроэнергии, подстанциях, промышленных/горнодобывающих предприятиях, сборных подстанциях и вторичных подстанциях в энергосистемах.
Модель и определение
K
Металлический кожух
Y
Выдвижной
H
Название компании
500
Серийный номер конструкции
12
Номинальное напряжение (кВ)
□
Номинальный ток (А)
□
Номинальный ток короткого замыкания (кА)
Применимые стандарты
| GB1984-2014 | Высоковольтные выключатели переменного тока |
| GB1985-2014 | Высоковольтные разъединители переменного тока и заземляющие выключатели |
| GB7674-2008 | Газоизолированные металлические распределительные устройства для номинальных напряжений 72,5 кВ и выше |
| GB/T11022-2011 | Общие технические требования к высоковольтным распределительным устройствам и стандартам управления |
| IEC62271-200 | 1~52 кВ переменного тока Распределительные устройства и аппаратура управления в металлическом корпусе |
Условия окружающей среды для эксплуатации
| Температура окружающей среды | Верхний предел: +40 °C, нижний предел: -25 °C |
| Влажность | Среднесуточная влажность не должна превышать 95%, а среднемесячная — 90%. |
| Сейсмическая интенсивность | ≯8 баллов |
| Высота | ≯1000 м |
| Рабочая среда | Места без опасности возгорания, взрыва, сильного загрязнения, химической коррозии и сильных вибраций |
Если условия эксплуатации превышают указанные пределы, допустимый диапазон и технические меры должны быть определены путем переговоров между пользователем и производителем.
Основные технические параметры
Технические параметры распределительного устройства
| S/N | Пункт | Единица | Значение | |
| 1 | Номинальное напряжение | кВ | 12 | |
| 2 | Номинальный уровень изоляции | Выдерживаемое напряжение промышленной частоты в течение 1 мин (между фазами, между фазой и землей / разрыв) | кВ | 42/48 |
| Выдерживаемое напряжение при импульсном воздействии молнии (между фазами, между фазой и землей / разрыв) | кВ | 75/85 | ||
| 3 | Номинальная частота | Гц | 50 | |
| 4 | Номинальный ток | A | 630, 1250 | |
| 5 | Номинальный ток главной шины | A | 630, 1250, 1600, 2000 | |
| 6 | Номинальный ток ответвления шины | A | 630, 1250 | |
| 7 | Номинальный кратковременный выдерживаемый ток (4S) | кА | 25, 31.5 | |
| 8 | Номинальный пиковый выдерживаемый ток ※ | кА | 63, 80 | |
| 9 | Уровень защиты | Степень защиты корпуса:IP4X или IP2X при открытой дверце автоматического выключателя | ||
| 10 | Габаритные размеры (Ш × Г × В) | мм | 550(800)x1450(1750)x2320 | |
| 11 | Вес | кг | 800-1200 | |
※Короткозамкнутая мощность трансформаторов тока должна рассматриваться отдельно; ※Ширина измерительного отсека составляет 800 мм, а глубина заднего верхнего отсека — 1750 мм.
Технические данные вакуумного выключателя VHY550
| S/N | Пункт | Единица | Значение | |
| 1 | Номинальное напряжение | кВ | 12 | |
| Номинальный уровень изоляции | Выдерживаемое напряжение промышленной частоты в течение 1 мин | кВ | 42 | |
| 2 | Выдерживаемое напряжение при импульсном воздействии молнии | кВ | 75 | |
| 3 | Номинальная частота | Гц | 50 | |
| 4 | Номинальный ток | A | 630, 1250 | |
| 5 | Номинальный симметричный ток короткого замыкания (эффективное значение) | кА | 25, 31.5 | |
| 6 | Номинальный асимметричный ток короткого замыкания (эффективное значение) | кА | 26.4, 34.3 | |
| 7 | Номинальный пиковый ток (пик) | кА | 63, 80 | |
| 8 | Номинальный кратковременный выдерживаемый ток (4 с) | кА | 25, 31.5 | |
| 9 | Скорость нарастания напряжения восстановления переходного процесса (TRV) | кВ/мс | 0.345, 0.415 | |
| 10 | Пик TRV | кВ | 20.6, 30 | |
| 11 | Номинальная рабочая последовательность | O-0,3 с-CO-180 с-CO | ||
| 12 | Механическая последовательность операций | Время | 10000 | |
| 13 | Время закрытия | мс | ≤70 | |
| 14 | Время работы | мс | ≤50 | |
| 15 | Время дугового разряда | мс | ≤15 | |
| 16 | Время перерыва | мс | ≤63 | |
| 17 | Мощность открывающей катушки | VA | 250 | |
| 18 | Мощность закрывающей катушки | VA | 250 | |
| 19 | Управляющее напряжение | V | Переменный ток, постоянный ток 110 | |
Когда автоматический выключатель используется для управления двигателем 3,6–12 кВ, а пусковой ток составляет менее 600 А, необходимо установить металлооксидный разрядник, а подробные требования должны быть согласованы между пользователем и производителем; когда автоматический выключатель используется для переключения конденсаторной батареи, номинальный ток конденсаторной батареи не должен превышать 80 % номинального тока автоматического выключателя.
Конструктивные особенности
★ Корпус полностью изготовлен из стальных листов с алюминиево-цинковым покрытием, обработанных с помощью гибочного станка с ЧПУ и соединенных глухими заклепками.Боковые панели не имеют открытых болтов или отверстий для слива, что обеспечивает аккуратный и эстетичный вид изделия, а также соответствие требованиям уровня защиты IP4X.
★ Ширина шкафа составляет всего 550 мм, а его объем эквивалентен 2/3 объема обычного выдвижного распределительного устройства, что снижает производственные затраты.
★ Каждый отсек позволяет осуществлять независимую установку компонентов, вторичную проводку и ввод в эксплуатацию, что сокращает производственный цикл.
★ Он может комбинироваться с другими стандартными выдвижными распределительными устройствами для модульной установки, отвечая требованиям различных сценариев применения.
★ Распределительное устройство оснащено рядом блокировочных устройств, предотвращающих опасности и серьезные последствия, вызванные неправильной эксплуатацией, тем самым эффективно обеспечивая безопасность операторов и распределительного устройства.
связаться с нами
Сопутствующие популярные продукты

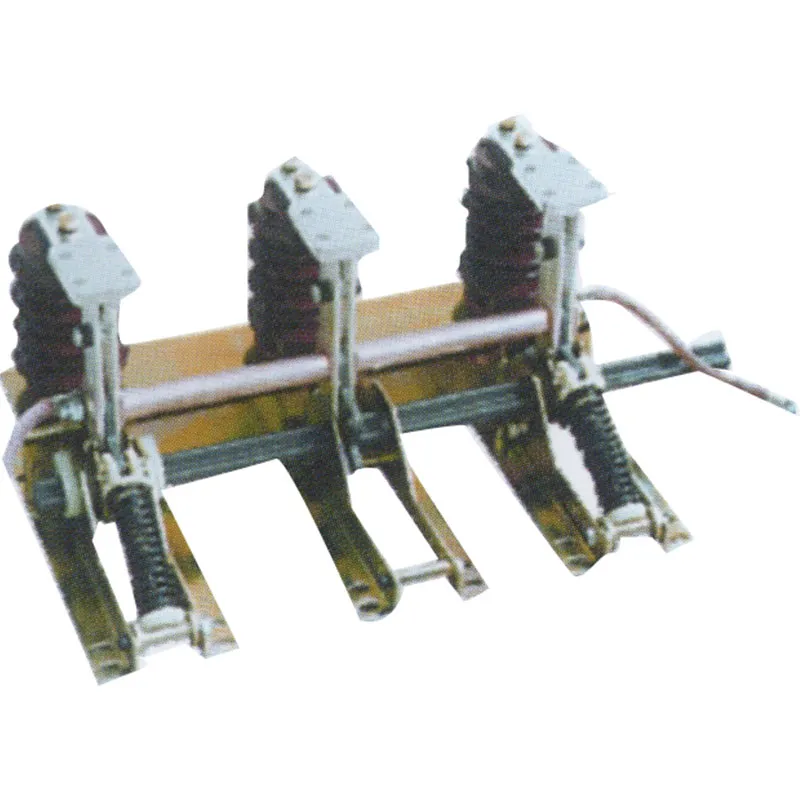

JN15(A)-12, 24, 40.5 Высоковольтное заземляющее устройство переменного тока для внутренней установки
Высоковольтный переключатель заземления переменного тока серии JN15 — это передовой продукт, разработанный нашей компанией на основе новейших технологий в области переключателей заземления, полученных как из отечественных, так и из зарубежных источников.Согласно нашей комплексной оценке, его характеристики соответствуют требованиям стандартов GB1985-2004 «Высоковольтные разъединители переменного тока и заземляющие выключатели» и IEC62271-102.
ZWSP-12/24 Наружный высоковольтный вакуумный выключатель переменного тока с постоянными магнитами
Выключатель вакуумный высоковольтный переменного тока с постоянным магнитом наружной установки ZWSP-12/24 представляет собой однополюсный коммутационный аппарат, разработанный для номинальных напряжений 12 кВ (24 кВ) и частот переменного тока 50 Гц/60 Гц. Он в основном используется для включения и отключения токов нагрузки и токов короткого замыкания в энергетических системах.

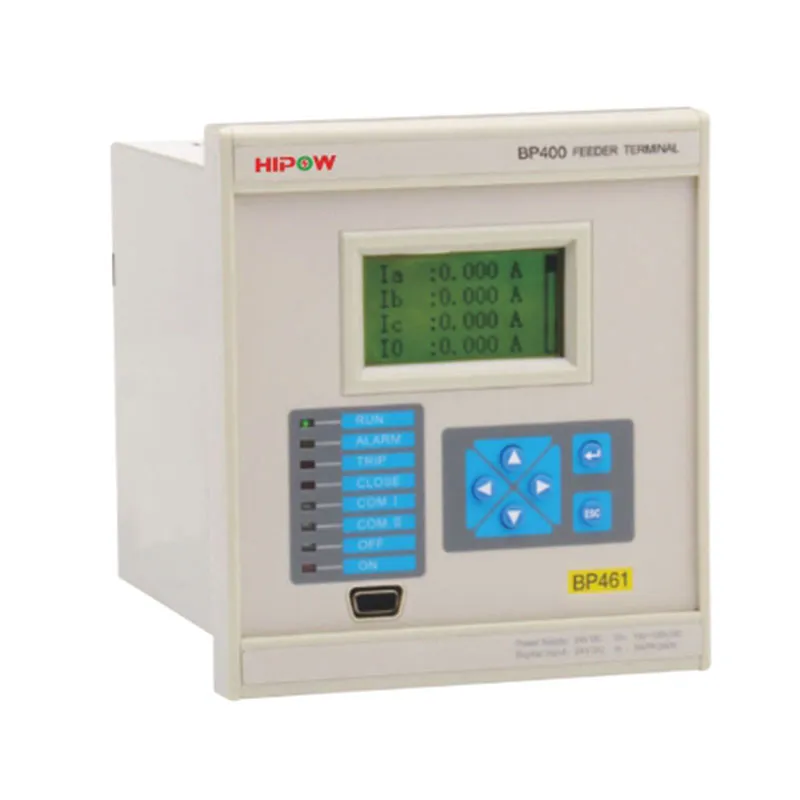

BP400 Микропроцессорное программируемое устройство защиты и измерения управления
Цифровое реле защиты BP400 — это новое поколение цифровых реле защиты и измерительно-контрольных терминалов, разработанное нашей компанией.Это программируемое устройство на базе микрокомпьютера, предназначенное для использования в электросетях напряжением 35 кВ и ниже, обеспечивает комплексные функции защиты, управления, измерения и мониторинга.Оно поддерживает ряд функций, включая защиту линии, защиту входящей линии BZT, защиту конденсатора, защиту двигателя и защиту трансформатора напряжения PT.Этот продукт адаптируется к различным режимам работы системы, включая системы с незаземленной нейтралью, системы с низким сопротивлением заземления и системы, заземленные через катушки подавления дуги.

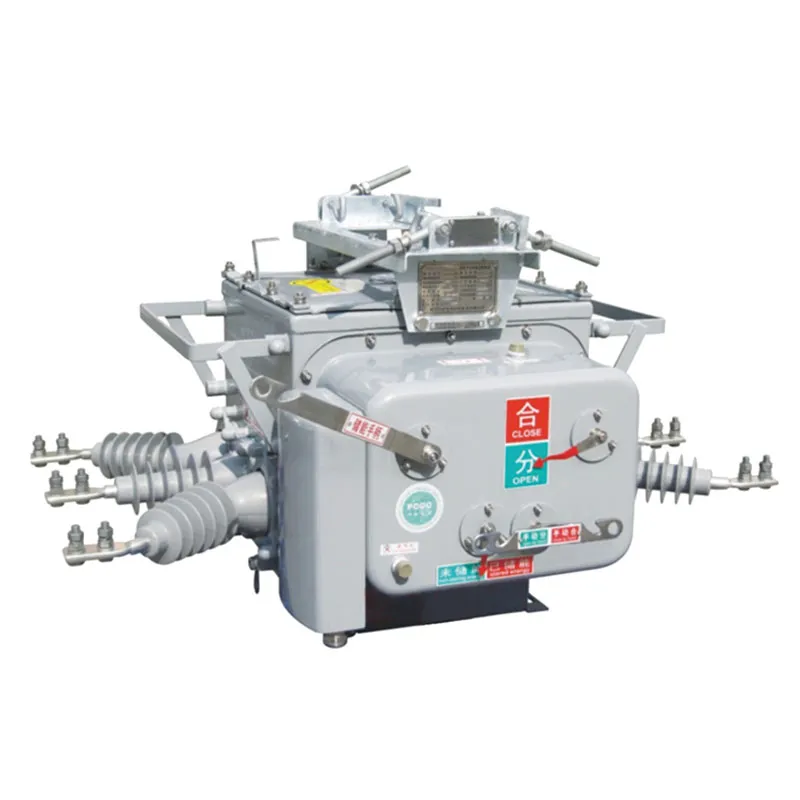

ZW20A-12/24 Наружный высоковольтный вакуумный выключатель переменного тока
Серия ZW20A предназначена для наружных систем передачи и распределения электроэнергии с сетевым напряжением 10/20 кВ и трехфазным переменным током 50 Гц. Данное изделие оснащено вакуумным дугогасителем, с газом SF6 в качестве изолирующей среды. Корпус incorporates технологию герметизации газом Toshiba VSP5, взрывозащиты и изоляционной структуры из Японии.

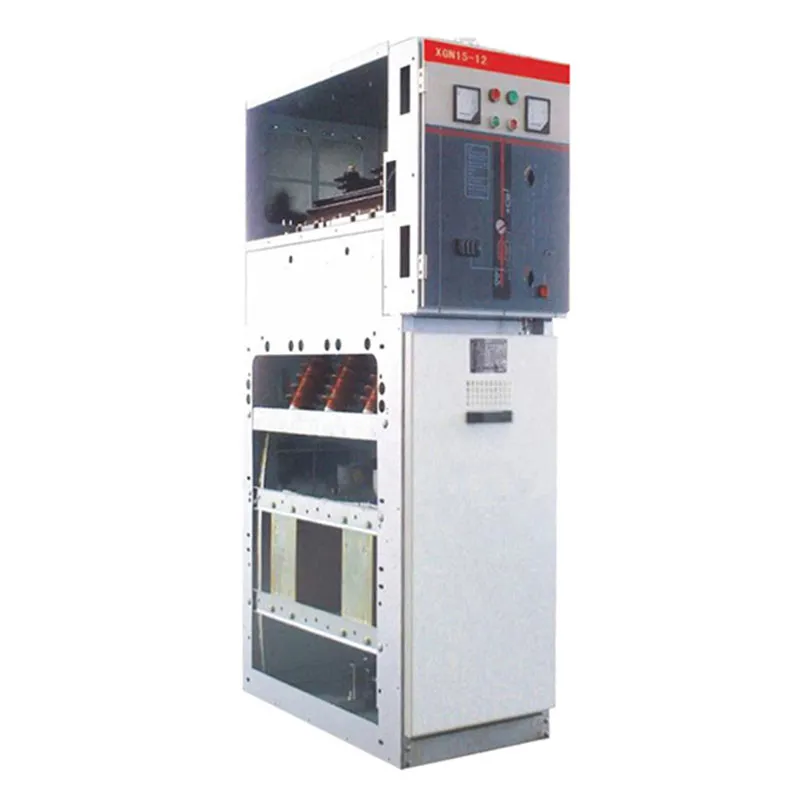

XGN15-12 Комплектное комплектное распределительное устройство переменного тока в металлической оболочке кольцевого типа (RMU)
RMU XGN15-12 AC в металлическом корпусе предназначена для трехфазных энергосистем 50 Гц, 12 кВ для управления нагрузкой и защиты цепей.Она отличается компактными размерами, легкой конструкцией, эстетичным внешним видом и простотой эксплуатации.

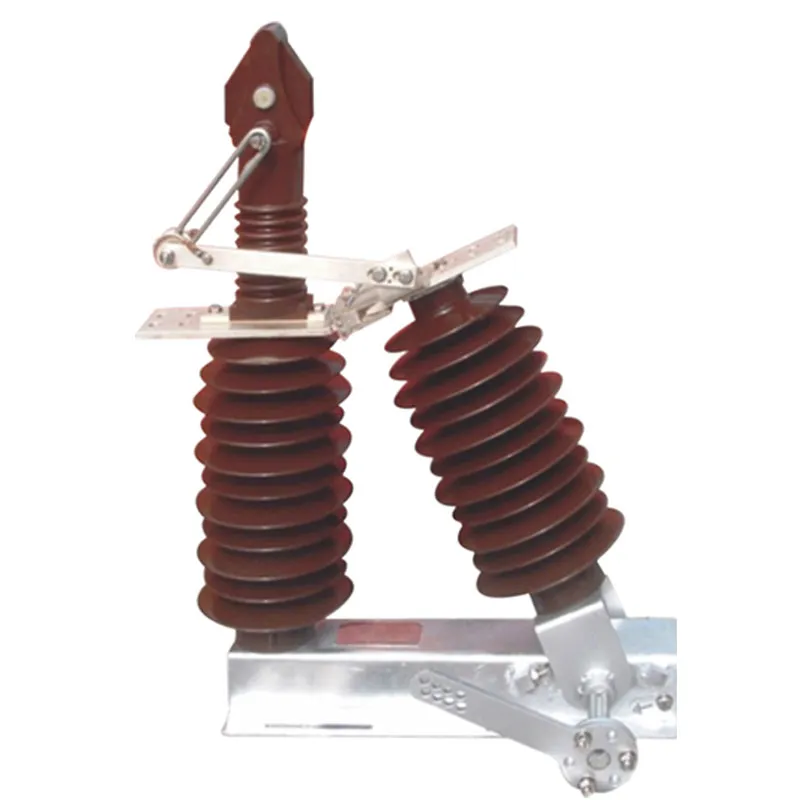

FZW39-27.5 Железнодорожный выключатель с размыканием под нагрузкой
Железнодорожный выключатель нагрузки FZW39 подходит для электрифицированных железнодорожных сетей с напряжением линии до 25 кВ, номинальным током 2000 А и частотой 50 Гц.Выполняя функции электрического контрольного оборудования, он может устанавливаться как на наружных путевых сооружениях, так и в наружных подстанциях вдоль железных дорог.Оно может использоваться для переключения номинальных токов нагрузки, прерывания номинальных токов зарядки кабеля и замыкания номинальных токов короткого замыкания в нормальных условиях эксплуатации.

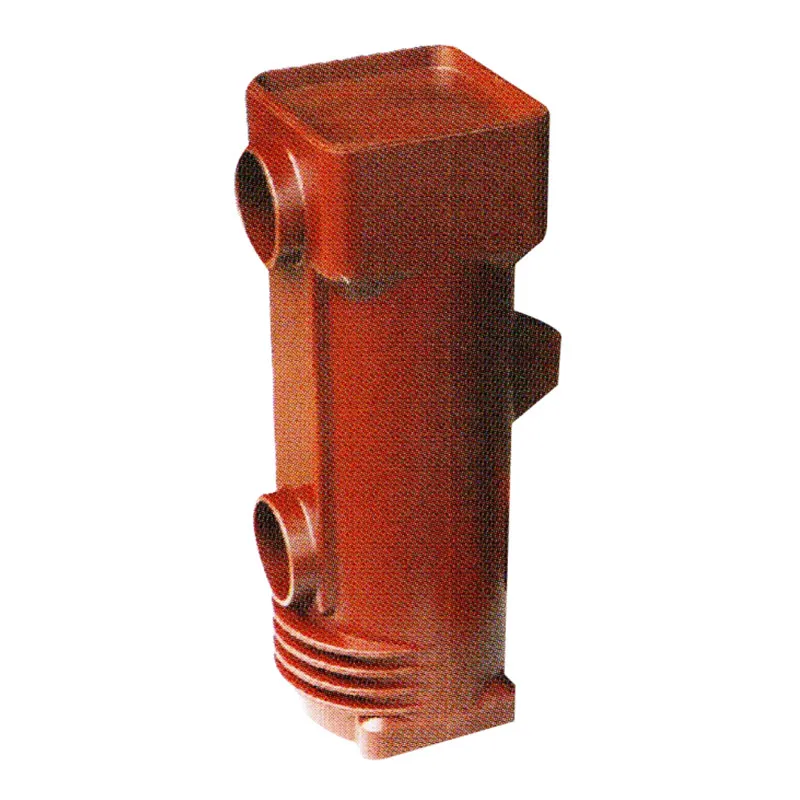

JS2-10Q 1600А~4000А Изоляционный цилиндр VS1
JS2-10Q 1600А~4000А Изоляционный цилиндр VS1

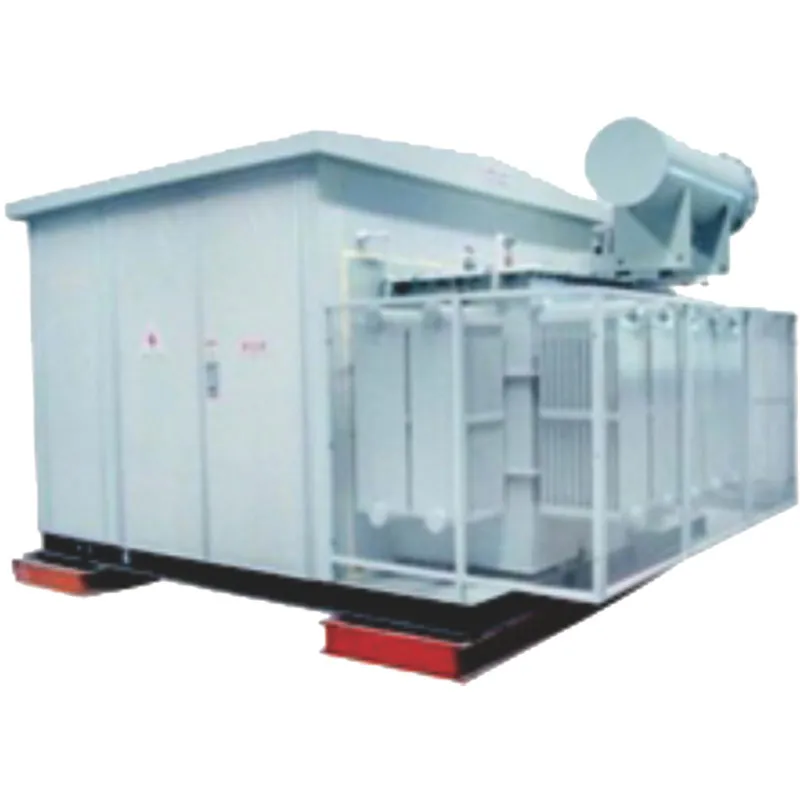

YBFD□ (Европейский стиль) Комплектная трансформаторная подстанция высшего/низшего напряжения для ветроэнергетики
В современном мире, характеризующемся глобальными энергетическими ограничениями и усилением мер по защите окружающей среды, повышение эффективности использования энергии и развитие возобновляемых источников энергии стали двумя важными факторами для устойчивого развития энергетики.Ветровая энергия привлекает все большее внимание как один из наиболее перспективных источников «зеленой энергии» для крупномасштабного развития и применения, и как метод производства чистой энергии, ветровая энергетика достигла быстрого роста в Китае.

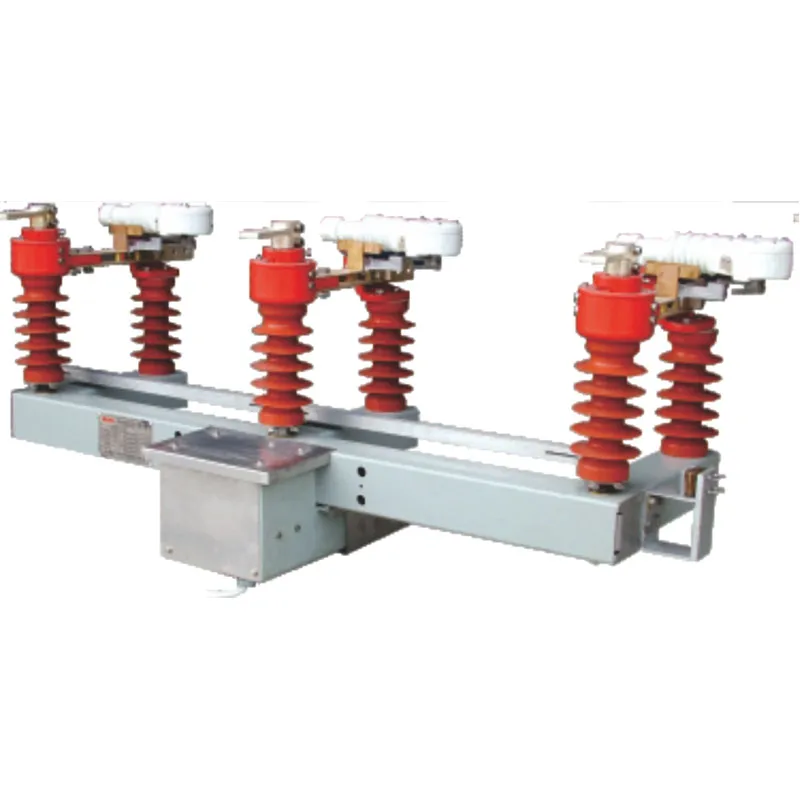

FKW18-12/24/40.5 Наружный высоковольтный разъединительно-выключатель переменного тока
Высоковольтный размыкатель нагрузки переменного тока серии FKW18 для наружной установки — это продукт нового поколения, разработанный на основе опыта отечественного производства в сочетании с передовыми международными технологиями. Этот выключатель нагрузки состоит из изолирующих ножей, прерывателя, приводного механизма и т. д.Благодаря применению принципа газирования дуги, он отличается такими преимуществами, как простая конструкция, минимальные требования к техническому обслуживанию, высокая способность гашения дуги, высокий уровень изоляции разрыва и надежность, достигая передового уровня по сравнению с аналогичными продуктами в мире.

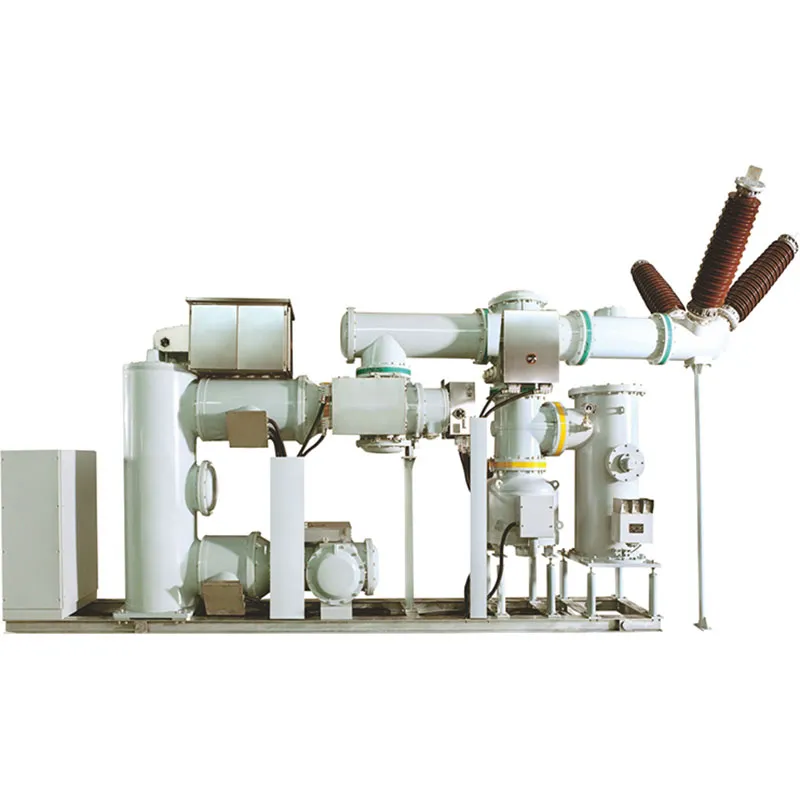

ZFW41-126 Элегазовое комплектное распределительное устройство
